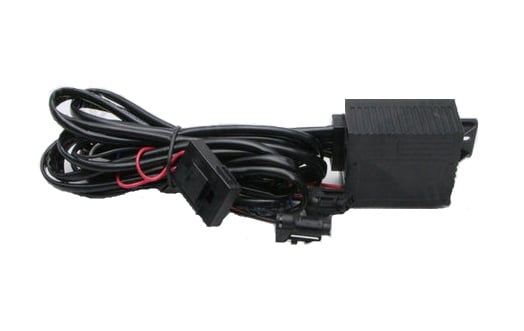

Dagrijverlichting dimmer - instelbaar

Het voeren van dagrijverlichting is praktisch, maar moet wel voldoen aan de regelgeving welke hiervoor geldt. Dit houdt in dat deze verlichting gedimd moet worden tot stadslicht niveau wanneer de hoofdverlichting (koplampen) wordt ingeschakeld. Anders zouden de lampen gezamenlijk hinder op kunnen leveren voor medeweggebruikers.

Door deze dimmer in te bouwen, kun je de dag verlichting automatisch laten terugschakelen tot half niveau wanneer je koplampen worden ingeschakeld, of je sluit hem zo aan de dagverlichting zelfs helemaal uitgeschakeld wordt.

De rode en zwarte draad van de input (het einde met de zekering) worden op de accu aangesloten. De rode en zwarte draad van de uitgang zijn voor de dagrijverlichting. Let op, de rode draad is plus, de zwarte de min.

De witte draad gaat naar de schakeldraad van de koplampen en zorgt er voor dat de dimmer wordt ingeschakeld bij het actief worden van deze koplampen en dat de dagrijverlichting uit wordt gezet. Wil je de dagrijverlichting gedimd hebben i.p.v. uitgeschakeld, dan sluit je de blauwe draad aan.
